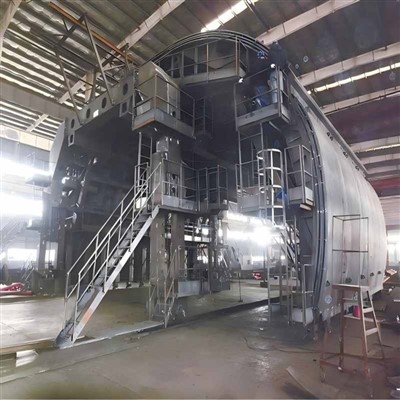

La cassaforma circolare in acciaio per tunnel di Shaanxi Flourish Industrial Co., Ltd. rivoluziona la costruzione di tunnel con il suo sistema di "precisione-della sezione completa + resistenza alla-pressione della terra"-che risolve la "deviazione della rotondità" e la "vulnerabilità dell'ambiente del tunnel" delle casseforme generiche in acciaio. Realizzato in acciaio Q355ND ad alta resistenza-(ottimizzato per i carichi di tunnel), offre una precisione di rotondità di ±2 mm per tunnel di 3-10 m di diametro, resistenza alla pressione del terreno di 100 kN/m²-e un assemblaggio più veloce del 40%, scelto dagli appaltatori globali di autostrade, ferrovie e tunnel comunali.
Vantaggi principali (Tunnel-Esclusivo)
1. Formatura di precisione circolare a sezione completa-
Design brevettato di "calibrazione dell'arco segmentato": 8-12 segmenti di arco (per diametro del tunnel) con livellatori laser integrati-che garantiscono una precisione di rotondità di ±2 mm. A differenza delle casseforme a spacco (errore di rotondità maggiore o uguale a 5 mm), elimina i tunnel "a uovo"-critici per la ventilazione del tunnel e il flusso del traffico. Finitura della superficie dell'arco Inferiore o uguale a Ra 6,3μm (liscia, senza sbavature di cemento), riducendo i costi di rettifica post-costruzione dell'80%.
2. Struttura ad alta resistenza alla pressione-della Terra
Sistema "nervatura radiale + rinforzo circonferenziale" (nervatura radiale di 16 mm di spessore, spaziatura 300 mm; rinforzo circonferenziale di 12 mm di spessore): resiste a una pressione del terreno di 100 kN/m² (equivalente a un carico di terreno profondo di 10 m-) e una pressione laterale del calcestruzzo di 50 kN/m². 6-il test di pressione del punto non mostra alcuna deformazione sotto un carico nominale del 120%-superando le prestazioni casseforme per pilastri di ponti (non progettate per la pressione radiale del terreno del tunnel).
3. Tunnel-Rivestimento durevole per l'ambiente
Zincatura a caldo-da 85μm (superficie completa) + 15μm rivestimento in poliuretano (superficie interna del tunnel): resiste al 95% di umidità (umidità del tunnel) e 2000 ore di nebbia salina-(tunnel costieri), prevenendo la ruggine in condizioni di tunnel buie e umide. Vita utile Maggiore o uguale a 8 anni (250+ riutilizzi)-doppia rispetto alle casseforme per guardrail stradali (non adatte all'umidità del tunnel).
4. Assemblaggio rapido modulare per lo spazio del tunnel
Segmenti ad arco leggeri (segmento singolo inferiore o uguale a 50 kg, diametro 5 m) + bulloni a bloccaggio rapido-(15 s/pezzo) consentono a 3 lavoratori di assemblare una cassaforma per tunnel da 20 m al giorno-40% più velocemente rispetto ai tipi tradizionali collegati con bulloni. Il design segmentato si adatta agli ingressi di tunnel stretti (larghezza maggiore o uguale a 3,5 m), senza necessità di sollevamento con gru di grandi dimensioni (risparmia $ 2.000 al giorno sul noleggio).
5. Prevenzione delle perdite-di polvere e-di cemento
Le strisce sigillanti in gomma (incorporate nei giunti dei segmenti d'arco) riducono le perdite di calcestruzzo a meno o pari allo 0,3% (rispetto al. 3% delle casseforme ordinarie). Il rivestimento-antipolvere sulla superficie della cassaforma (facile da pulire) evita la contaminazione del calcestruzzo dovuta alla polvere del tunnel-riducendo i tempi di manutenzione del 30%.
Specifiche del prodotto
1. Materiale e prestazioni
Grado di acciaio: Q355ND (resistenza allo snervamento 355MPa, resistenza alla trazione 470-630MPa, resistenza agli urti a bassa temperatura maggiore o uguale a 34J a -40 gradi)
Rivestimento: rivestimento in poliuretano-galvanizzato per immersione a caldo da 85μm + 15μm, resistenza agli spruzzi di sale-maggiore o uguale a 2000 ore, resistenza all'umidità maggiore o uguale al 95%
Precisione: errore di rotondità ±2 mm, finitura superficiale inferiore o uguale a Ra 6,3μm, errore lineare inferiore o uguale a 3 mm/10 m
Carico-Portante: pressione del terreno 100 kN/m², pressione laterale del calcestruzzo 50 kN/m², deflessione inferiore o uguale a 2 mm (tunnel con diametro di 10 m)
Riutilizzabilità: maggiore o uguale a 250 volte, vita utile maggiore o uguale a 8 anni (tunnel interni) / maggiore o uguale a 6 anni (tunnel costieri)
2. Componenti modulari
Segmento d'arco: Spessore 8/10 mm (opzionale), 8-12 segmenti per tunnel (diametro 3-10 m), dimensione 1500×2000 mm (lunghezza arco)
Bullone di bloccaggio- rapido: acciaio inossidabile, M20×80 mm, durata utile pari o superiore a 500 utilizzi
Striscia sigillante in gomma: gomma nitrilica, 10×20 mm (larghezza del giunto), elevata elasticità (nessuna deformazione dopo 100 utilizzi)
Livellatore laser: integrato-, precisione ±0,5 mm/m, durata della batteria maggiore o uguale a 8 ore
3. Parametri di adattamento
Diametro del tunnel: 3-10 m (personalizzabile per tunnel di grande diametro da 10-15 m)
Lunghezza del tunnel: illimitata (estensione modulare tramite segmenti di arco)
Grado del calcestruzzo: C30-C60 (comune per i rivestimenti dei tunnel)
Ambiente di lavoro: temperatura -30 gradi ~50 gradi, umidità inferiore o uguale al 95%, concentrazione di polvere inferiore o uguale a 10 mg/m³
Scenari applicativi
1. Tunnel autostradale di montagna
Un tunnel di montagna lungo 5 km (diametro 6 m) ha utilizzato 250 serie di casseforme. La precisione dell'intera sezione- (±2 mm) garantisce un flusso di traffico regolare; la struttura a nervature radiali ha resistito alla pressione del terreno montano di 90 kN/m²-nessuna deformazione durante la costruzione. L'assemblaggio modulare ha ridotto di 30 giorni il programma di 90 giorni.
2. Tunnel ferroviario costiero
Un tunnel costiero di 3 km (alta nebbia salina) ha adottato il sistema di doppio-rivestimento della nostra cassaforma. Dopo 4 anni di utilizzo, le casseforme sono rimaste prive di ruggine-; le strisce di tenuta in gomma hanno ridotto le perdite di calcestruzzo allo 0,2%, evitando costi di rilavorazione di 25.000 dollari.
3. Tunnel Comunale dell'Acqua
Un tunnel idrico comunale (alta umidità, diametro 4 m) ha utilizzato le nostre casseforme a prova di polvere-. Facile pulizia della polvere del tunnel risparmiata 2 ore al giorno; 250+ riutilizzi hanno coperto 3 progetti di tunnel dell'acqua, riducendo i costi di approvvigionamento del 65%.
Domande frequenti
1. Può adattarsi a tunnel di diametro superiore a 10 m?
Sì-forniamo "kit di estensione-di grande diametro" (segmenti di arco personalizzati + nervature rinforzate) per supportare tunnel di 10-15 m di diametro, con una precisione di rotondità ancora di ±3 mm.
2. In cosa differisce dalla cassaforma per pilastri circolari per ponti?
La cassaforma per pilastri del ponte si concentra sul carico verticale (nessuna progettazione con pressione radiale della terra-), mentre la nostra è dotata di nervature radiali per resistere alla pressione del suolo del tunnel; il nostro sistema a doppio-rivestimento è anche più resistente all'umidità del tunnel (le casseforme dei ponti arrugginiscono in 3 anni nei tunnel).
3. Qual è il tempo di consegna per i diametri personalizzati?
Diametri standard (3-10 m): 20 giorni per 100 set; diametri personalizzati (10-15 m): 30 giorni, nessun costo aggiuntivo per lo stampo.
Scegli la cassaforma in acciaio per tunnel circolare di Shaanxi Flourish-tunnel-casseratura esclusiva per ponti o strade, non riconvertita-per una costruzione precisa, stabile ed efficiente del rivestimento del tunnel!
